Un défaut sur une borne de connexion électrique ne se manifeste pas toujours par un arc visible ou un disjoncteur qui saute. Dans la majorité des cas, la panne reste silencieuse pendant des semaines : échauffement progressif d’un conducteur mal serti, résistance de contact qui grimpe sur une cosse oxydée, ou circuit qui décroche sous charge sans raison apparente.
Nous détaillons ici les erreurs de câblage les plus fréquentes sur les bornes de connexion, leurs mécanismes de défaillance, et les moyens concrets de les éviter.
A découvrir également : Que sont les crottes de mouche et comment s'en débarrasser ?
Résistance de contact et échauffement : le mécanisme de panne ignoré
Toute connexion électrique introduit une résistance de contact. Sur une borne correctement serrée, cette résistance reste négligeable. Lorsqu’un conducteur est mal inséré, partiellement dénudé ou serré avec un couple insuffisant, la surface de contact diminue.
Le courant se concentre alors sur une zone réduite, ce qui provoque un échauffement localisé par effet Joule. Cet échauffement accélère l’oxydation du cuivre ou de l’aluminium, ce qui augmente encore la résistance. Le cercle vicieux s’installe : la connexion chauffe davantage à chaque cycle de charge, jusqu’à la fusion de l’isolant ou la rupture du conducteur.
Lire également : Comment tailler son citronnier : les étapes clés à respecter
Nous observons ce phénomène aussi bien sur les bornes à vis classiques que sur les bornes automatiques à ressort lorsque le fil n’est pas enfoncé à fond. Sur une installation domestique alimentant un circuit de puissance (four, borne de recharge de véhicule électrique), la conséquence est un déclenchement intempestif des protections, voire une détérioration irréversible de la borne.
Erreurs de câblage sur bornes de connexion : les fautes techniques récurrentes
Certaines erreurs reviennent systématiquement lors des diagnostics. Elles concernent aussi bien les installations neuves que les rénovations.
Longueur de dénudage inadaptée
Un fil trop peu dénudé ne s’insère pas assez profondément dans la borne. Le contact se fait sur quelques millimètres au lieu de la pleine surface prévue par le fabricant. À l’inverse, un fil trop dénudé laisse du cuivre nu hors de la borne, ce qui crée un risque de court-circuit en tableau ou en boîte de dérivation.
Section de câble incompatible avec la borne
Insérer un conducteur de section inférieure à la capacité minimale de la borne empêche le mécanisme de serrage (vis ou ressort) d’exercer une pression suffisante. Le fil reste mobile, le contact se dégrade rapidement sous l’effet des vibrations ou des cycles thermiques. Cette erreur est fréquente quand on raccorde un circuit existant en section ancienne sur du matériel neuf.

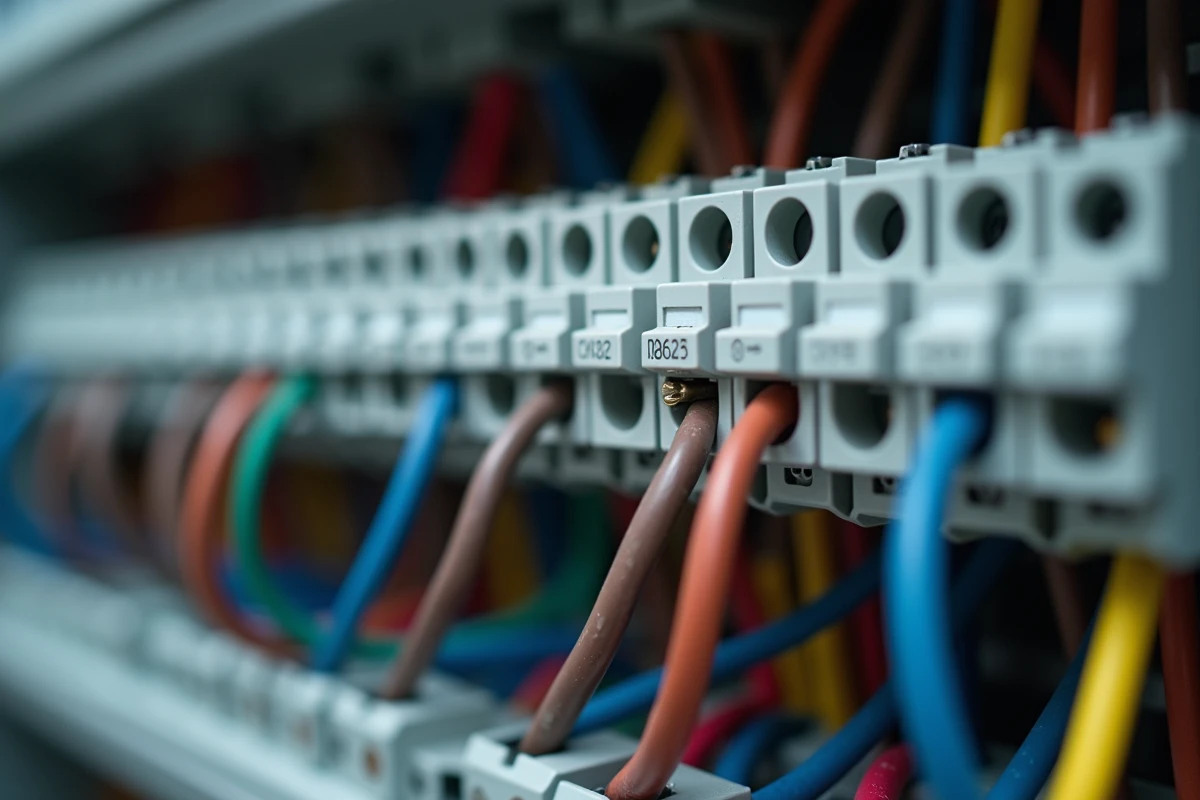

Couple de serrage non respecté sur bornes à vis
Serrer « à la main » sans clé dynamométrique est la norme sur la plupart des chantiers résidentiels. Le sous-serrage laisse le conducteur libre de bouger. Le sur-serrage écrase le cuivre, réduit la section utile du fil et fragilise la vis elle-même. Les deux aboutissent au même résultat : une connexion qui se dégrade dans le temps.
Mélange cuivre-aluminium sans dispositif adapté
Raccorder un conducteur aluminium directement sur une borne cuivre (ou l’inverse) sans cosse bimétallique provoque une corrosion galvanique accélérée. L’oxyde d’aluminium qui se forme est isolant, ce qui augmente la résistance de contact et génère un échauffement localisé.
Câblage de borne de recharge : erreurs spécifiques aux circuits de puissance
Les circuits alimentant une borne de recharge pour véhicule électrique fonctionnent à des niveaux de courant élevés pendant des durées prolongées. Ce régime amplifie chaque défaut de connexion.
- Un câble sous-dimensionné entre le tableau et la borne provoque une chute de tension qui ralentit la charge et sollicite anormalement les protections du circuit. Le problème passe inaperçu pendant des mois avant de déclencher une panne franche.
- L’absence de protection différentielle adaptée (type A ou type B selon le chargeur embarqué du véhicule) peut masquer un défaut d’isolement au niveau de la connexion, sans jamais déclencher la coupure.
- Un câble de recharge mal rangé, plié à angle vif ou traîné au sol de façon répétée, subit des contraintes mécaniques sur ses cosses de raccordement. La rupture progressive des brins de cuivre à l’intérieur de la gaine augmente la résistance du câble sans signe extérieur visible.
Nous recommandons systématiquement de faire réaliser l’installation par un électricien qualifié IRVE, qui dimensionne le circuit complet (câble, protections, borne) en cohérence.
Facteurs environnementaux et dégradation des connexions dans le temps
Une borne de connexion correctement câblée à la mise en service peut devenir défaillante sous l’effet de son environnement. Les conditions climatiques extrêmes (fortes pluies, canicule, variations thermiques brutales) provoquent des cycles de dilatation et contraction sur les conducteurs qui desserrent progressivement les contacts.
L’humidité est le facteur de dégradation le plus sous-estimé. Dans une boîte de dérivation extérieure ou un coffret mal étanche, la condensation favorise l’oxydation des cosses et des bornes. Combinée à la poussière conductrice en milieu industriel, elle crée des chemins de fuite qui perturbent le fonctionnement des protections différentielles.
Des retours terrain montrent aussi que des bornes de recharge en extérieur deviennent inutilisables après des épisodes de vents violents ou de fortes précipitations, avec déclenchement des protections lié à des défauts d’isolement sur les connexions exposées.
Diagnostic de panne sur borne de connexion : méthode de contrôle
Avant de remplacer une borne ou un appareillage, un diagnostic méthodique évite de passer à côté du vrai défaut.
- Contrôle visuel : traces de brûlure, décoloration de l’isolant, noircissement des conducteurs au point de connexion. Un cuivre qui vire au vert-de-gris signale une oxydation avancée.
- Mesure de la résistance de contact à l’aide d’un micro-ohmmètre. Une valeur anormalement élevée par rapport à la spécification du fabricant confirme un défaut de serrage ou une corrosion de la borne.
- Thermographie infrarouge sous charge : elle révèle les points chauds invisibles à l’œil nu. Sur un tableau alimentant plusieurs circuits de puissance, c’est le moyen le plus fiable de détecter une connexion défaillante avant la panne.
- Test de continuité sur toute la longueur du câble, en particulier au niveau des raccords et des passages de cloison où les contraintes mécaniques fragilisent les conducteurs.
Un contrôle régulier des bornes de connexion, en particulier sur les circuits fortement sollicités, reste le meilleur moyen de prévenir les pannes. Le resserrage périodique des bornes à vis fait partie des opérations de maintenance préventive que la plupart des installations résidentielles ne reçoivent jamais, alors qu’il suffit d’une visite annuelle pour détecter un contact dégradé avant qu’il ne provoque un incident.
